SCB后備保護器和SPD組合的智能防雷監測系統是一種集成了雷電監測、預警、防護和智能控制等功能的綜合性系統，旨在提高防雷智能防雷監測系統主要由以下幾個部分組成：

1. SPD（電涌保護器）：

• 作用：用于防止雷電和其他瞬態過電壓對電氣設備造成損壞。

• 特點：能夠在電路中快速接通或斷開，將過電壓引導至地線或切斷電源。

2. SCB后備保護器：

• 作用：專為SPD設計，用于在SPD發生異常時及時切斷電流，防止SPD損壞或引發火災、爆炸等危險情況。

• 特點：能夠耐受大雷電沖擊而不分斷，確保SPD的防雷效果；當SPD發生故障時，能迅速分斷小工頻電流，消除安全隱患。

3. 智能防雷監測模塊：

• 作用：負責實時監測雷電活動以及SPD、SCB等防雷設備的工作狀態。

• 功能：包括雷電監測、數據采集與傳輸、實時分析和主動防護等。

4. 中央控制系統：

• 作用：作為智能防雷監測系統的核心，負責數據分析、預警發布和智能控制。

• 功能：能夠利用先進的算法和大數據分析技術，對雷電數據進行深度分析，預測雷電的可能路徑和影響范圍，并自動激活相應的防護裝置。

二、工作原理

1. 雷電監測：

• 通過雷電傳感器實時監測雷電的電磁波信號，并將數據傳輸?shù)街醒肟刂葡到y(tǒng)。

2. 數據分析與預警：

• 中央控制系統對雷電數據進行初步處理和分析，預測雷電災害的發生概率和影響范圍，并發布雷電預警信息。

3. 智能控制：

• 當雷電活動接近或達到預警閾值時，中央控制系統會自動激活SPD和SCB等防護裝置，實施有效的防雷措施。

• 如果SPD發生故障或SPD前端出現短路、過載等異常情況，SCB后備保護器會迅速切斷故障電流，保護SPD和電氣設備的安全。

三、系統優勢

1. 提高防雷可靠性：

• 通過實時監測和智能控制，能夠及時發現并應對雷電災害，減少雷電對電氣設備的損害。

2. 降低維護成本：

• 通過數據分析和預測，可以提前發現潛在的雷電風險，減少設備的損壞和維護成本。

3. 提高防雷效率：

• 能夠根據雷電活動的實際情況，自動調整防雷設備的工作狀態，提高防雷效率。

4. 保障人身安全：

• 通過實時監測和預警，可以有效減少雷電對人身安全的威脅。

四、應用場景

智能防雷監測系統廣泛應用于各類需要防雷保護的場所，包括：

• 電力系統：變電站、配電室、輸電線路等。

• 通信基站：保護基站設備免受雷電干擾和損壞。

• 數據中心：保護服務器、存儲設備和網絡設備免受瞬態電壓的影響。

• 石化行業：保護石化設備和設施免受雷電損害。

• 交通運輸：保護機場、港口、鐵路等關鍵設施免受雷電影響。

綜上所述，SCB后備保護器和SPD組合的智能防雷監測系統通過集成雷電監測、預警、防護和智能控制等功能，為各類電氣設備提供了全面、可靠、智能的防雷保護。

智能防雷監測系統，特別是結合了SCB后備保護器和SPD的系統，具有一系列的優點和少數潛在的缺點。以下是對該系統優缺點的詳細分析：

優點

1. 實時監測與預警：

• 系統能夠?qū)崟r監測雷電活動，包括雷電流的大小、方向和次數等信息，確保數據的時效性和準確性。

• 通過數據分析，系統能夠預測可能發生的雷擊事件，并提前發布預警信息，為防護措施的啟動提供充足的時間。

2. 高效防護：

• SPD作為電涌保護器，能夠迅速響應雷電過電壓，將其引導至地線，保護電氣設備免受損害。

• SCB后備保護器在SPD發生異常時及時切斷電流，防止SPD損壞或引發火災等危險情況，提高了系統的整體防護效果。

3. 智能化與自動化：

• 系統具備高度的自動化和智能化水平，能夠自動完成數據采集、處理、傳輸和分析等工作，無需人為干預。

• 通過智能算法對雷電數據進行深度分析，系統能夠自動調整防護策略，實現最優化的防護效果。

4. 遠程監控與管理：

• 系統支持遠程監控和管理功能，管理人員無需親臨現場即可實時查看雷電活動和防雷設備的工作狀態。

• 這大大提高了管理效率和響應速度，降低了人工巡檢的工作量。

5. 兼容性強：

• SCB后備保護器可以與各種類型的SPD兼容，不受SPD品牌和型號的限制，使得系統具有更廣泛的應用范圍。

6. 經濟性與環保性：

• SCB后備保護器價格相對較低且使用壽命長，降低了系統的維護成本。

• 同時，其材料和工藝符合環保要求，不會對環境造成污染。

缺點

1. 依賴外部電源與通信：

• 智能防雷監測系統需要外部電源供電和通信網絡支持，一旦電源中斷或通信網絡故障，可能會影響系統的正常運行。

• 因此，在系統設計和安裝時需要充分考慮電源和通信的冗余備份問題。

2. 對安裝環境有一定要求：

• SCB后備保護器和SPD的安裝需要滿足一定的環境條件，如磁場強度、溫度、濕度等。

• 在某些極端環境下，可能需要采取額外的防護措施以確保系統的正常運行。

3. 技術復雜性與維護難度：

• 智能防雷監測系統涉及多種先進技術和設備，對技術人員的專業知識和技能要求較高。

• 在系統維護和故障排查時可能需要具備較高的技術水平和經驗。

4. 數據安全性與隱私保護：

• 系統在傳輸和處理雷電數據時可能涉及數據安全和隱私保護問題。

• 需要采取適當?shù)陌踩胧﹣肀Ｗo數據不被非法獲取或濫用。

綜上所述，智能防雷監測系統具有顯著的優點和一定的缺點。在實際應用中需要根據具體需求和條件進行綜合考慮和選擇。

智能防雷監測模塊(LKX-ZFJ)

■產品介紹

 智能防雷監測模塊具備雷擊次數記錄、開關量狀態監測、溫度測量、單/三相電網電壓監測、SPD漏電流、接地狀態監測功能。除記錄各種SPD泄放雷擊次數外，還可以對SPD的工作狀態、后備斷路器狀態和SPD的工作溫度、SPD漏電流進行監測，不但可以實時了解設備的工作狀態，還可以監測到的各項數據并利用算法計算出SPD的預計壽命。產品即可組網使用，也可獨立使用，由本機所提供的數碼管/液晶屏查詢監測的數值、狀態。

■產品用途

該產品用于防雷產品的雷電計數、開關量、漏電流、溫度、電網電壓監測，準確記錄雷擊次數及對防雷器的工作狀態及溫度的監測。

■產品特點

● 寬電流計數技術，計數準確，適合各種防雷裝置的泄放計數。

● 開關量狀態的監測，可同時監測防雷器和后備保護器的工作狀態。

● 通過溫度探頭對SPD工作溫度實時監測，及時了解SPD的老化情況。

● 通過電壓采集端口，可實時掌握單/三相電網的供電狀態。

● 具有漏電流接口，可采集安裝于相線SPD模塊的單/三相漏電流。

● 可通過SPD工作溫升、工作狀態、漏電流、電網電壓、泄放雷擊次數多參數進行壽命預測，采集的參數越多，預測越準確。

● 本地顯示及操作，可通過數碼管或液晶屏顯示及本地按鍵操作完成對監測設備的查詢及操作。

● 供電電路設計有雷電防護線路，產品工作更可靠。

● 35mm標準導軌設計，接線簡易，安裝方便，實用性強。

● 液晶屏：具備聲光報警功能，可選RS485總線、10/100M網絡、433M無線、2.4G無線傳輸方式，快速組網，僅需要兩根通訊信號線就可以建立起一個多點的分布式RS-485網絡。

■技術參數

1、液晶屏

● 可通過“功能”按鍵的連按操作進入相應的功能設置狀態（連按操作為：前N-1次短按，第N次長按，短按時間應小于1秒，長按時間應大于2秒）?！肮δ堋卑存I連按4次（前3次短按，第4次長按）恢復出廠設置，連按3次重啟模塊操作，連按2次進入?yún)?shù)設置界面，可設置網關和本機IP或485地址，在非雷擊次數和壽命顯示界面長連按1次為背光設置。

● 在信息查看界面下：短按“功能”按鍵可快速切換到主查看界面，長按“功能”鍵進入相應的設置界面。短按“切換”按鍵可切換查看的信息界面；長按“切換”按鍵可切換到配置參數信息查看界面（可查看模塊ID，485地址，IP地址，端口等參數）。

● 在參數設置界面下：短按“功能”可切換要設置的參數，長按“功能”鍵退出并保存設置。短按“切換”按鍵可對設置的參數進行“加操作”，長按“切換”按鍵可對設置的參數進行“快速連加操作”或“退出設置操作”。
● 在雷擊計數查看界面長按“功能”按鍵，可進入雷擊計數復位操作界面，通過“功能”和“切換”操作可對雷擊計數進行復位清零操作。

● 帶壽命預測功能的可在壽命查看界面長按“功能”按鍵，可進入壽命復位操作界面，通過“功能”和“切換”操作可對壽命值進行復位清零操作。

● RJ45網絡接口的產品可通過連接局域網，使用“智能硬件產品參數配置軟件”進行產品的參數配置，也可以通過產品上的“功能”和“切換”按鍵進行部分參數的配置。

2、四位數碼管、三量、485

● 智能防雷監測器為4位數碼顯示，數碼顯示無小數位時為雷擊計數值顯示（顯示范圍為0～9999）；數碼顯示1位小數位時為溫度顯示（顯示范圍為-25.0～+125.0℃）；數碼顯示2位小數時為開關量狀態顯示（顯示范圍為00.00～00.03，00.00為開關量1， 2都閉合；00.01為開關量2閉合；00.02為開關量1閉合；00.03為開關量1，2都為常開）；數碼顯示3位數字時為設備地址編號（長按“清零”鍵2秒以上，即顯示設備地址編號，出廠默認地址為001）。

● 數碼管為常亮顯示，用戶可通過“清零”按鍵可切換顯示在計數-溫度-開關量循環顯示狀態；按“讀數”按鍵即回到計數顯示狀態；長按“清零”鍵2秒以上，可查詢設備地址編號，松開按鍵則進入計數顯示狀態。

● 計數值清零方法為：按住“讀數”鍵的同時，長按“清零”鍵2秒以上即可對計數值清零。也可以通過485接口發送清零命令，遠程清零。

● 設備地址修改方法為：按住“清零”鍵的同時，長按“讀數”鍵2秒以上即進入設備地址修改狀態（此時數碼顯示的第1位小數點閃爍，提示已進入地址修改狀態）。短按“讀數”鍵，地址加1，短按“清零”鍵，地址減1，修改完成長按“讀數”或“清零”鍵2秒以上，第1位閃爍小數點熄滅則修改的地址編號保存（若在修改設備地址狀態20秒無按鍵操作，則自動退出地址修改狀態，修改的地址不保存。）。也可以通過485接口發送修改設備地址命令，遠程修改設備地址。

SPD專用后備保護器(LKX-SCB)

■產品概述

依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合，難以實現防雷保護功能，嚴重的甚至會引起火災的發生。

目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：

1、雷電流沖擊時，誤分斷、易損壞——SPD無法發揮防雷保護功能；

2、SPD短路時，工頻續流不分斷——SPD失效或短路時線路電流不大，難以滿足熔斷器和斷路器的分斷電流要求，熔斷器和斷路器不能分斷電流，易致使SPD發熱自燃，引發起火事故；

3、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低。

針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，能與SPD有效協調配合，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD后備保護器存在安全隱患的問題。

本產品與SPD配合使用的直接效果是：大雷電沖擊下，不分斷，確保防雷保護功能有效發揮；SPD發生故障時，小工頻電流流過迅速分斷，確保電網和用電安全。

■產品特點

● 大雷電沖擊電流不分斷、不損壞，確保SPD防雷保護有效。

● 故障工頻續流分斷能力強，確保電網及用電安全。

● 雷電流沖擊殘壓低，提高防雷可靠性。

● 2片/4片、T1：可帶遙信報警功能。

■技術參數

查看SCB參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

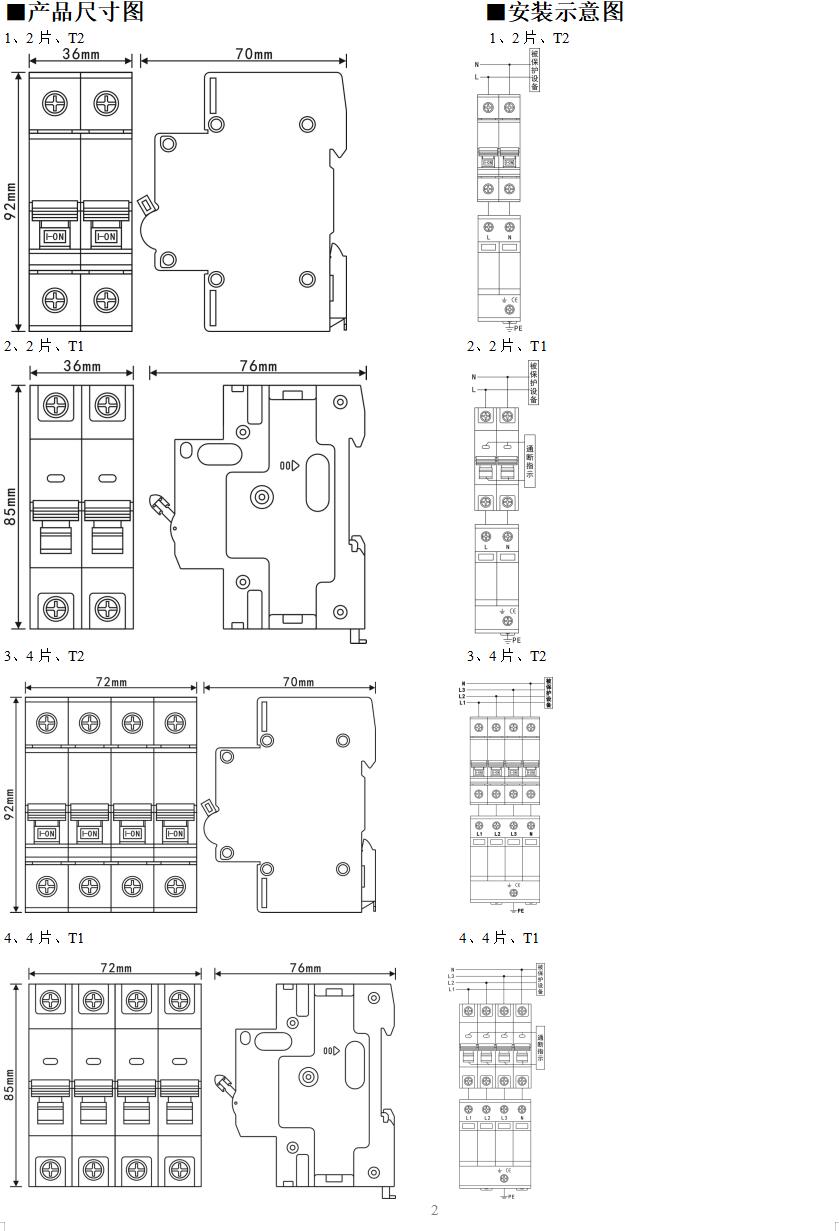

● 安裝時請根據安裝示意圖所示連接，其中L、L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上SPD專用后備保護器，檢查工作狀態是否正常。

● 連接線要求牢固可靠，且要求短、粗、直。
