監控視頻二合一防雷器和監控視頻三合一防雷器在功能、應用場景及內部結構等方面存在明顯的區別。

一、功能區別

• 二合一防雷器：主要集成了視頻防雷和電源防雷兩種功能。它通過視頻電源線路以及視頻線防止感應雷襲擊到內部監控設備，為監控系統的電源和視頻信號提供防雷保護。

• 三合一防雷器：除了包含二合一防雷器的視頻防雷和電源防雷功能外，還增加了控制線路的防雷功能。它能夠通過視頻電源線路、視頻線以及視頻控制線路全面防止感應雷襲擊到內部監控設備，為監控系統提供更全面的保護。

二、應用場景

• 二合一防雷器：主要應用于不帶云臺控制的監控設備，如銀行監控系統、小區安防系統、學校、企業、道路安全防護等場所的監控攝像機。這些設備通常只包含電源線和視頻線，因此二合一防雷器能夠滿足其防雷需求。

• 三合一防雷器：主要應用于帶有云臺控制功能的監控設備，如云臺攝像機、紅外一體機等。這些設備除了電源線和視頻線外，還包含控制線，因此需要使用三合一防雷器來提供全面的防雷保護。此外，三合一防雷器還適用于對防雷要求較高的場所，如機場、海關、軍事基地等。

三、內部結構

• 二合一防雷器：由兩個主要部分組成，分別負責電源防雷和視頻防雷。其內部結構通常包括放電電路、穩流電路、穩壓電路等，以實現對電源和視頻信號的防雷保護。

• 三合一防雷器：由四個部分組成，除了電源防雷和視頻防雷部分外，還增加了控制防雷部分和指示部分。控制防雷部分用于保護控制線路免受雷擊損害，而指示部分則用于顯示防雷器的工作狀態，方便用戶進行監控和維護。

總結

監控視頻二合一防雷器和監控視頻三合一防雷器在功能、應用場景及內部結構等方面存在顯著差異。選擇哪種防雷器主要取決于監控設備的類型、防雷需求以及應用場景。對于不帶云臺控制的監控設備，二合一防雷器是較為經濟實用的選擇；而對于帶有云臺控制功能的監控設備或?qū)Ψ览滓筝^高的場所，則建議使用三合一防雷器以提供更全面的保護。

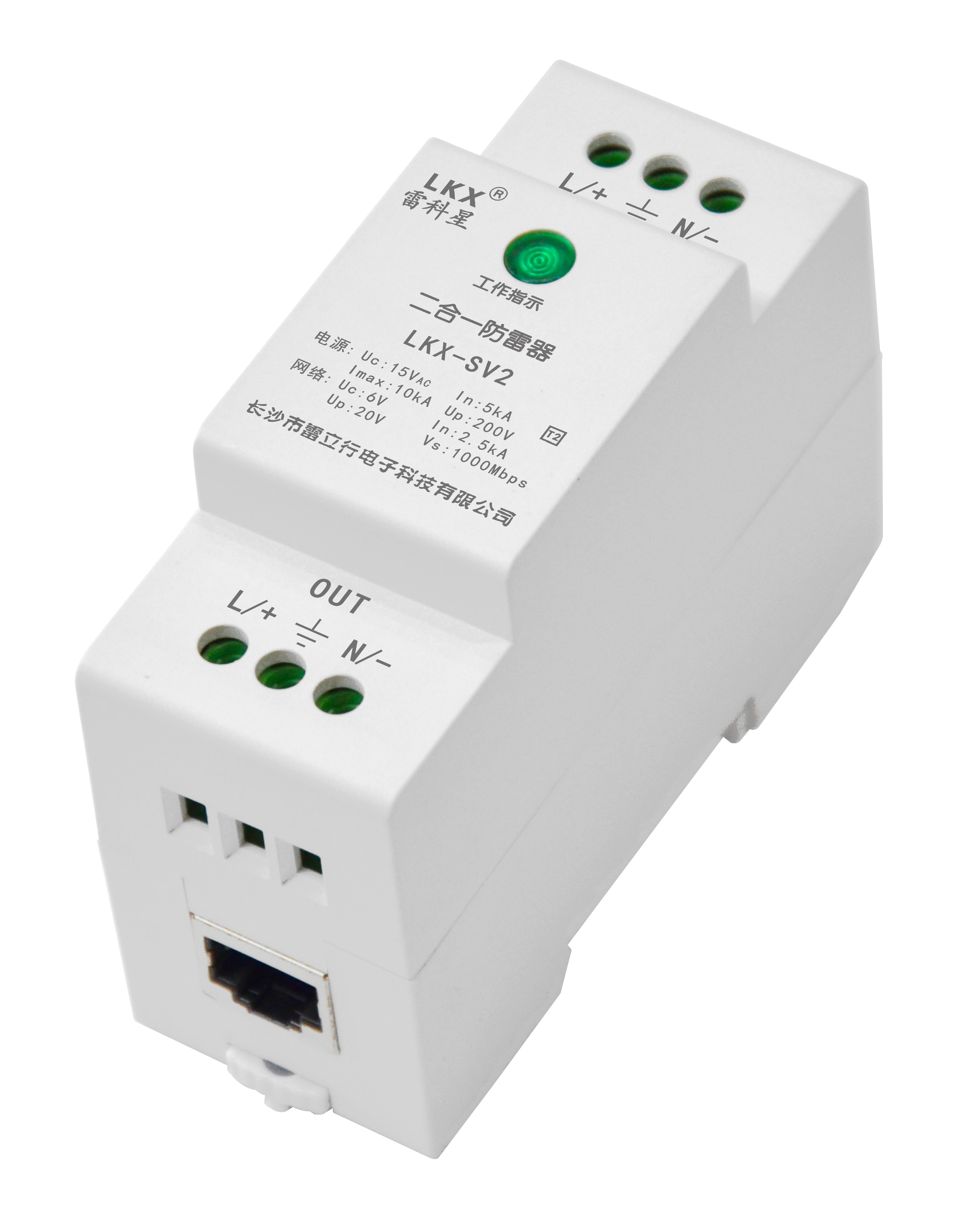

二合一視頻監控防雷器

■產品用途

   二合一視頻監控防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。

■產品特點

● 產品采用串聯式結構設計，具有多級保護功能。

● 信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。

● 放電電流大，響應速度快，損耗低。

● 節能、環保，殘壓低，使用壽命長。

● 集成化組合、體積小，接線簡易，安裝方便，實用性強。

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 安裝前必須切斷電源，嚴禁帶電操作。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器：電源線路的“L/+”為火線/正極，“N/–”為零線/負極；控制信號線路的A、B為信號的兩極。

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

● 防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 免接地產品無需連接地網，為達到本產品的較佳防雷效果，建議將PE等電位點與設備公共端、直流電源地、交流電源地或其他簡易金屬接地體相連接。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。

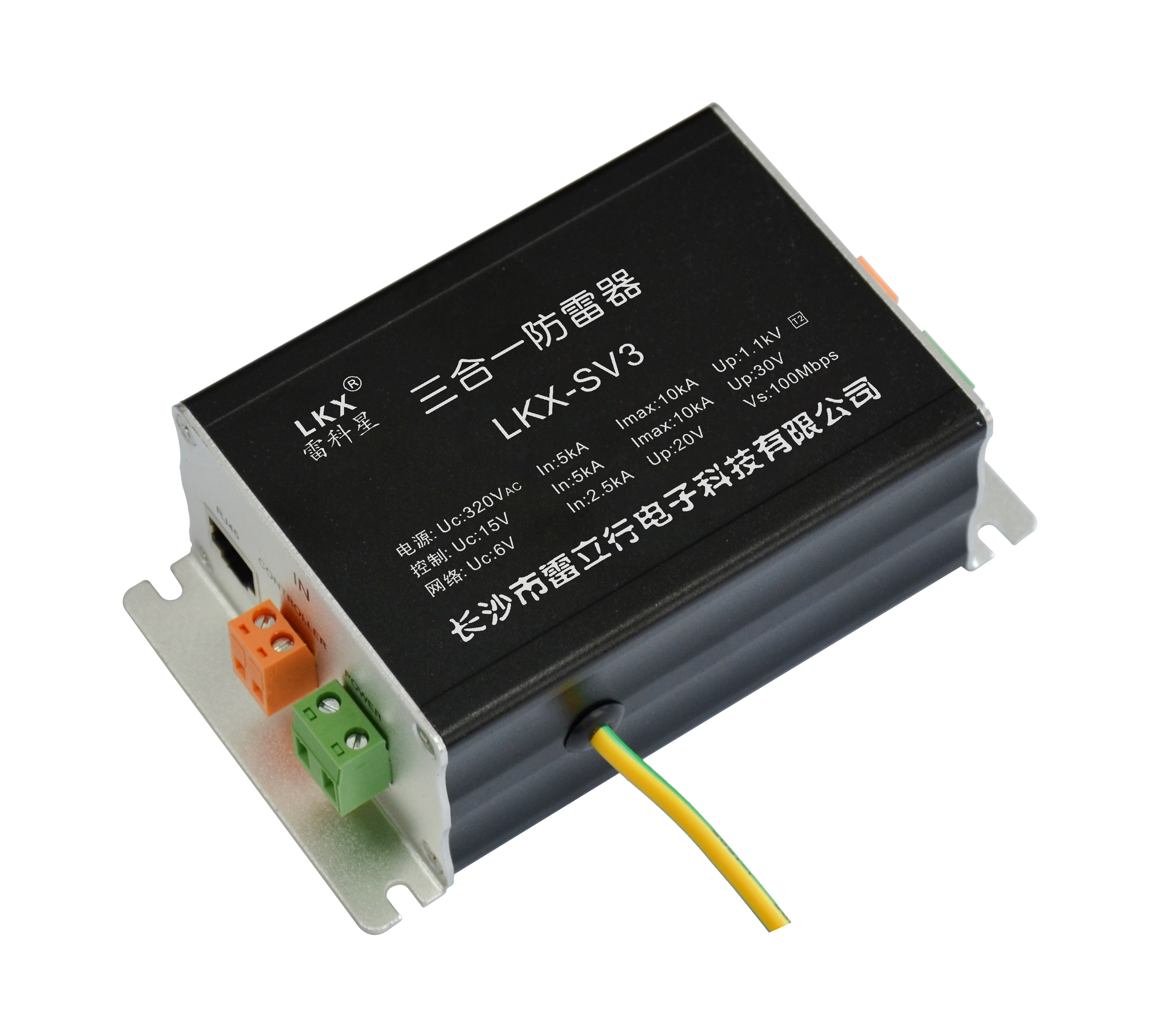

三合一視頻監控防雷器

■產品用途

   三合一視頻監控防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。

■產品特點

● 產品采用串聯式結構設計，具有多級保護功能。

● 信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。

● 放電電流大，響應速度快，損耗低。

● 節能、環保，殘壓低，使用壽命長。

● 集成化組合、體積小，接線簡易，安裝方便，實用性強。

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 安裝前必須切斷電源，嚴禁帶電操作。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器：電源線路的“L/+”為火線/正極，“N/–”為零線/負極；控制信號線路的A、B為信號的兩極。

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

● 防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
