深度解析SPD浪涌保護器：原理、作用、使用場景、維護及市場前景

深度解析SPD浪涌保護器：原理、作用、使用場景、維護及市場前景

?一、原理：限壓與泄流的雙重防護?

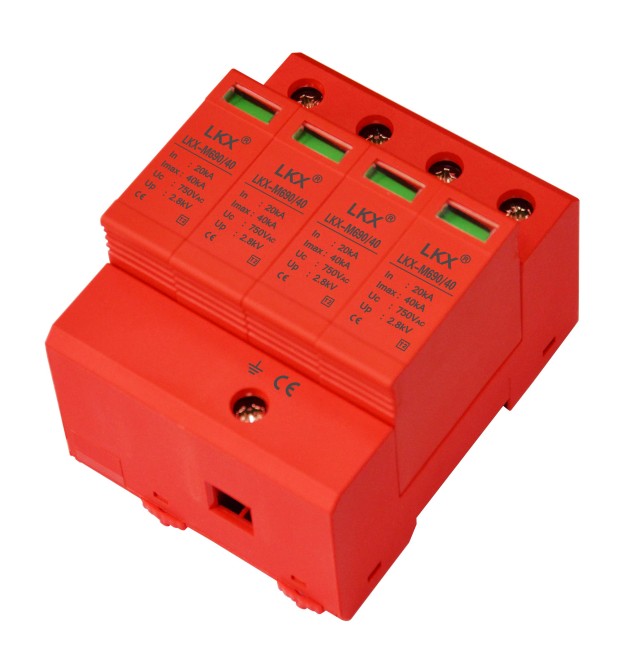

SPD（Surge Protection Device，浪涌保護器）的核心功能是通過?限壓?和?泄流?保護設備免受瞬態過電壓（浪涌）損害。其工作原理分為兩類：

1. ?限壓型?：
   采用金屬氧化物壓敏電阻（MOV）、瞬態抑制二極管（TVS）等非線性元件。正常電壓下呈高阻態，當電壓超過閾值時，阻抗驟降為低阻態，將過電壓鉗制在安全范圍（如1.5kV以內）。

2. ?開關型?：
   使用氣體放電管（GDT），平時為高阻態，雷擊時瞬間導通，將雷電流泄放入地。

?關鍵特性?：

• ?響應速度?：納秒級響應，確保浪涌初期截流。

• ?泄流能力?：通過最大放電電流（Imax）和標稱放電電流（In）指標衡量抗沖擊能力。

• ?自恢復性?：浪涌消失后恢復高阻態，不影響線路正常運行。

?二、作用：從設備保護到系統穩定?

1. ?防雷保護?：
   攔截直擊雷或感應雷產生的超高電壓（可達數百萬伏），避免雷電通過電源線、信號線侵入設備，防止燒毀或擊穿。

2. ?抑制電網波動?：
   化解電力系統內部操作過電壓（如電機啟停、開關切換），減少設備絕緣老化風險。

3. ?電磁干擾防護?：
   濾除靜電放電（ESD）、電磁脈沖（EMP）等引起的微小浪涌，保護精密電子設備（如服務器、通信設備）數據安全。

4. ?延長設備壽命?：
   降低浪涌對半導體器件的沖擊，減少故障率，避免隱性損失（如傳感器誤報、設備壽命縮短）。

?三、使用場景：分級防護的典型應用?

根據IEC 61643-11標準，SPD按防護等級分為三類，需協同工作：

1. ?I類（Type 1）?：

• ?位置?：建筑物主配電柜前端。

• ?作用?：防御直擊雷或外部雷電浪涌，適用于高風險工業、大型公共建筑。

• ?案例?：石化工廠、機場導航系統。

2. ?II類（Type 2）?：

• ?位置?：分支配電柜。

• ?作用?：抑制開關操作浪涌和間接雷擊過電壓，保護精密設備。

• ?案例?：數據中心服務器、醫院醫療設備。

3. ?III類（Type 3）?：

• ?位置?：終端設備插座或端口。

• ?作用?：面向敏感電子儀器的最后一級保護。

• ?案例?：家庭電腦、智能家居設備。

?行業強制要求?：

• 《建筑物防雷設計規范》（GB 50057-2010）：總配電柜必須安裝I類SPD。

• 《通信局站防雷與接地工程設計規范》（GB 50689-2011）：明確通信行業電源與信號SPD的安裝位置與性能要求。

?四、維護：定期檢測與及時更換?

1. ?外觀檢查?：

• 檢查外殼是否燒焦、變形，接線端子是否氧化松動。

• 模塊式SPD若插拔困難，可能已劣化。

2. ?功能測試?：

• ?指示燈狀態?：綠色為正常，紅色或熄滅需更換。

• ?電阻測量?：斷電后測量“相線-地線”電阻，正常應為高阻態（接近無窮大）。

• ?專業檢測?：使用浪涌測試儀模擬沖擊，驗證鉗位電壓和響應時間。

3. ?更換周期?：

• ?設計壽命?：通常3-10年，但雷擊頻繁或惡劣環境（如高溫、高濕）需縮短周期。

• ?失效信號?：若保護后設備仍損壞，可能SPD已失效。

4. ?維護建議?：

• 雷雨季前后重點檢測，每年至少全面檢查一次。

• 更換時選擇相同型號，確保參數匹配。

?五、市場前景：智能化與綠色化驅動增長?

1. ?市場規模?：

• 2023年全球SPD市場規模約23.78億美元，預計2030年達29.25億美元，CAGR約2.5%。

• 中國市場增速更快，2025年預計突破12億美元（約85億元人民幣），年增速超12%。

2. ?增長驅動?：

• ?智能電網建設?：特高壓輸電、智能電網改造推動高性能SPD需求。

• ?數據中心擴張?：保障服務器穩定運行，預防數據丟失。

• ?新能源領域?：光伏電站、風電控制柜需直流與交流側雙重防護。

• ?民用市場?：智能家居、智慧城市等新興場景驅動需求翻倍。

3. ?技術趨勢?：

• ?智能化?：集成物聯網技術，實現遠程監控和故障診斷。

• ?高效化?：采用碳化硅（SiC）等新材料，提升能量吸收能力。

• ?綠色化?：環保材料應用，符合碳中和目標。

4. ?競爭格局?：

• ?國際廠商?：ABB、施耐德電氣、西門子等憑借技術優勢占據高端市場。

• ?國內廠商?：比亞迪半導體、華為海思等通過性價比和定制化服務崛起。
