雷可道-監控?cái)z像頭網絡防雷器

監控?cái)z像頭網絡防雷器是針對監控系統所選用的防雷產品，主要用于視頻信號線路的雷電（過電壓）防護，如攝像機、視頻監控器等。以下是對監控?cái)z像頭網絡防雷器的詳細介紹：

一、工作原理

監控?cái)z像頭網絡防雷器通過多級防雷抗過壓保護設計，有效抑制線路中感應到的高電壓和大電流，確保設備的正常運行。它通常集成攝像機電源、視頻信號、控制信號保護為一體，采用高能防浪涌元器件，大功率長壽命，獨立無干擾線路串連線路設計三級濾壓保護。

二、主要特點

1. 集成式設計：將電源、視頻信號、控制信號保護集成于一體，成本低、效果好、高性能。

2. 高能防浪涌元器件：采用大功率、長壽命的元器件，確保防雷器的穩定性和可靠性。

3. 三級濾壓保護：通過三級濾壓保護設計，有效抑制線路中的高電壓和大電流。

4. TVS雪崩精準鉗位線路：確保低殘壓無干擾，保護設備免受雷電沖擊。

5. 特殊生產工藝：采用先進的生產工藝和劣化報警技術，提高防雷器的使用壽命和安全性。

三、安裝與使用

1. 安裝位置：監控?cái)z像頭網絡防雷器通常安裝在攝像機的前端，靠近信號線接入點，以最大限度地保護攝像機免受雷電襲擊。

2. 接地處理：防雷器需要接地處理，接地電阻應控制在4歐姆以內，以確保防雷效果。同時，工作地引下線應單獨接出，避免與工作接地系統混用。

3. 信號線保護：信號線傳輸距離長、耐壓水平低，極易感應雷電流而損壞設備。因此，在信號線前端應加裝避雷器，并將避雷器直接安裝到監控設備的前端，以消除避雷器后到設備前端這段通信線路和電源線路上感應生出的雷電流。

4. 定期檢查：定期對防雷器進行檢查和維護，確保其正常工作。如發現防雷器損壞或性能下降，應及時更換。

四、應用場景

監控?cái)z像頭網絡防雷器廣泛應用于各種需要視頻監控的場所，如鐵路通信系統、移動基站、差轉站、高速公路、鐵路、地鐵、機場、港口、橋梁、隧道等交通設施，以及工廠、學校、醫院、商場等公共場所。在這些場所中，監控?cái)z像頭通常分布在室外，易受雷電襲擊，因此安裝防雷器顯得尤為重要。

五、注意事項

1. 選擇合適的防雷器：根據監控系統的實際情況選擇合適的防雷器型號和規格。

2. 正確安裝：按照防雷器的安裝說明正確安裝，確保防雷器與攝像機、信號線等設備的連接可靠。

3. 定期檢查：定期對防雷器進行檢查和維護，確保其正常工作。

4. 做好接地處理：確保防雷器的接地電阻符合要求，以提高防雷效果。

綜上所述，監控?cái)z像頭網絡防雷器是保護監控系統免受雷電襲擊的重要設備。通過正確選擇、安裝和使用防雷器，可以確保監控系統的正常運行和安全性。

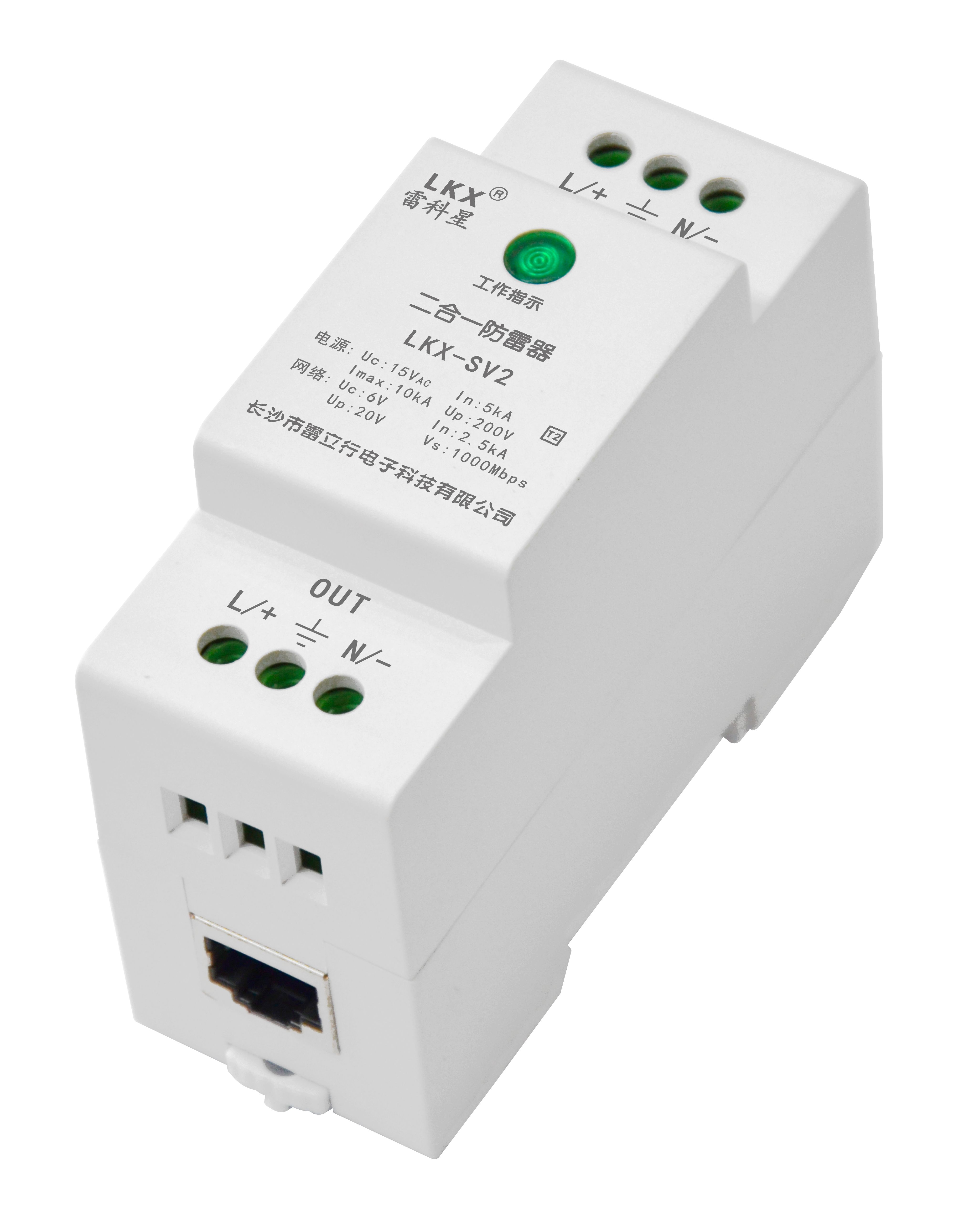

監控?cái)z像頭網絡防雷器LKD-S/V2 (電源、網絡、控制、POE) 12V 24V 48V 220V

■產品用途

監控?cái)z像頭網絡防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。

■產品特點

● 產品采用串聯式結構設計，具有多級保護功能。

● 信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。

● 放電電流大，響應速度快，損耗低。

● 節能、環保，殘壓低，使用壽命長。

● 集成化組合、體積小，接線簡易，安裝方便，實用性強。

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 安裝前必須切斷電源，嚴禁帶電操作。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器：電源線路的“L/+”為火線/正極，“N/–”為零線/負極。

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

● 防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
