防爆箱帶電源防雷模塊80KA的功能和配電系統的應用環境，可以詳細闡述如下：

功能

1. 防雷保護：

• 防爆箱帶電源防雷模塊80KA主要提供防雷保護，特別是針對交流電源系統。它能夠有效地抵御雷擊產生的電磁脈沖（EMP）對電源系統的沖擊，保護設備免受損壞。

• 根據技術規格，該防雷模塊具有高達80kA的最大放電電流（8/20μs），能夠應對較大的雷電沖擊。

2. 電氣安全：

• 除了防雷功能外，防爆箱還通過其防爆設計和結構，防止電氣設備在運行時產生的火花和熱量引燃周?chē)囊兹家妆瑲怏w，從而確保電氣安全。

• 防爆箱通常具有良好的電氣性能，包括過載保護、短路保護、漏電保護等功能，確保電氣設備的正常運行。

3. 易于維護：

• 部分防爆箱帶電源防雷模塊設計為可插拔式部件，方便更換和維護，降低了維護成本和難度。

4. 監控與報警：

• 一些高級別的防雷模塊還配備有故障顯示窗口和遠程遙信輸出接口，能夠?qū)崟r(shí)監控防雷模塊的工作狀態，并在出現故障時發出警報。

配電系統的應用環境

1. 易燃易爆場所：

• 防爆箱帶電源防雷模塊80KA特別適用于油庫、氣庫（站）、加油站、化工廠生產車間、化工倉庫、煤礦開采、煙花爆竹生產等易燃易爆場所。這些場所對電氣設備的安全性和穩定性要求極高，一旦發生電氣故障或短路，很容易引發火災或爆炸事故。

2. 工業環境：

• 在石油、化工、煤炭、制藥、軍工等工業領域，由于存在大量的易燃易爆氣體和粉塵，對電氣設備的防爆性能要求嚴格。防爆箱帶電源防雷模塊80KA能夠滿足這些工業環境對電氣設備安全性和穩定性的高要求。

3. 特殊環境：

• 在一些特殊環境中，如船舶制造、紡織等行業，也存在對電氣設備防爆性能的需求。防爆箱帶電源防雷模塊80KA同樣適用于這些場所，為電氣設備提供可靠的防雷和防爆保護。

綜上所述，防爆箱帶電源防雷模塊80KA在配電系統中發揮著重要的防雷和電氣安全保護作用，特別適用于易燃易爆場所和工業環境。其高防雷能力、電氣安全性能以及易于維護的特點，使得它成為這些領域中不可或缺的電氣設備之一。

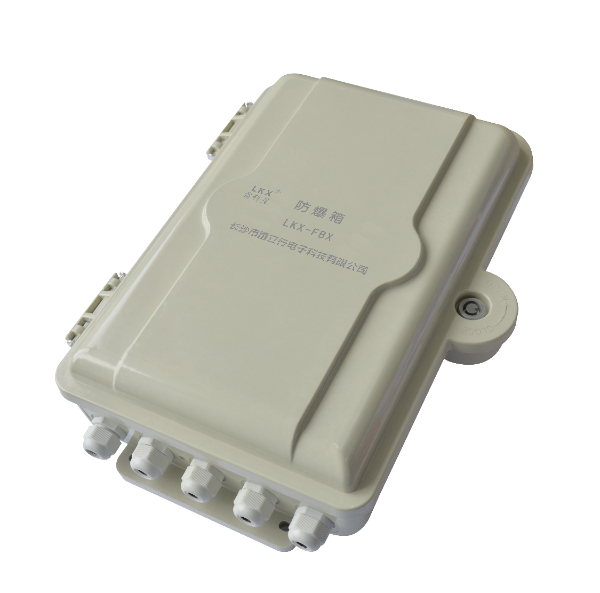

防爆箱

■產品用途

該產品主要用于安裝防雷模塊。

■產品特點

● 防水、防爆、防腐蝕。

● 帶屏蔽網、屏蔽條。

● 鋁合金；SMC：配有防水接頭。

● 計數窗、鋁合金、18模塊；計數窗、鋁合金、36模塊：配有防爆接頭。

● 安裝維護簡單方便。

■產品參數

■安裝說明

● 根據需要將防水接頭或防爆接頭裝在箱體上，然后照模塊上的標識連接電源線和地線（電源線和地線須穿過防水接頭或防爆接頭）。防雷模塊上的L、L1、L2、L3為相線，N為零線，PE為地線。。

● SMC：戶外應垂直壁掛或與水平地面應有≥30°傾角。

● 防雷模塊上的PE線必須與防雷系統的地線可靠連接，且要求短、粗、直。

● 裝完后，鋁合金：請擰緊螺栓和防水接頭；SMC：請鎖緊防爆箱并擰緊防水接頭；計數窗、鋁合金、18模塊和計數窗、鋁合金、36模塊：請擰緊螺栓和防爆接頭。

● 防雷模塊在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。

● 請?jiān)诠ぷ鳒貐^(qū)（-40～+85℃）內使用本產品。

● 非專業人員請勿拆卸。

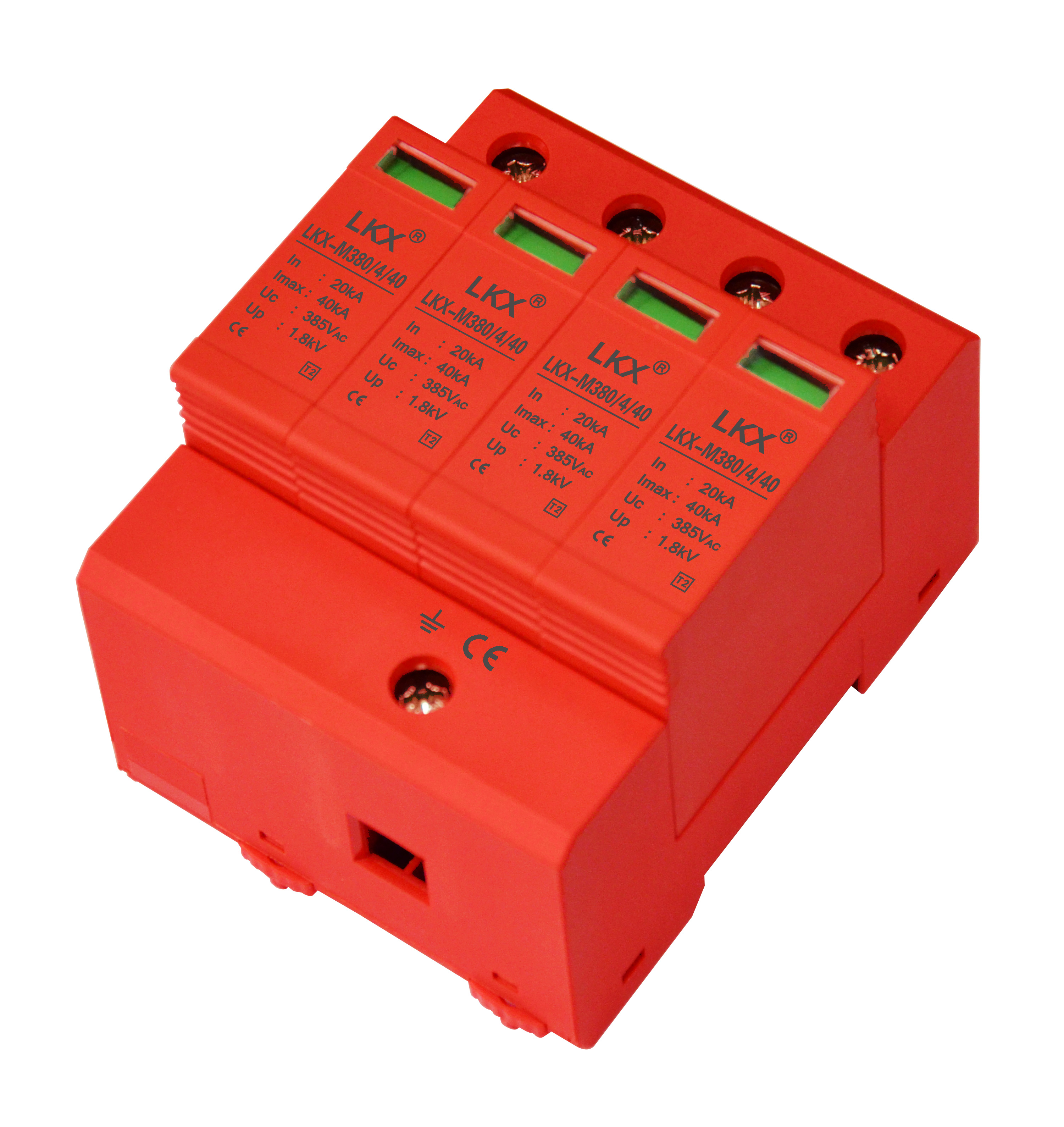

三相電源防雷模塊20KA 40KA 80KA 100KA 120KA 140KA 160KA 25G

■產品用途

標稱放電電流為60kA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5kA、10kA的防雷模塊適用于各種設備電源的防雷保護；C+D、B+C型電源防雷模塊適用于要求有低限制電壓的電源系統防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置過熱斷路裝置。

● 失效檢測指示。

●除單片寬度為9mm的模塊外：遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后（9mm、18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口（工作指示燈）狀態，當故障顯示窗呈紅色或工作指示燈不亮（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
