石墨型電源防雷模塊和放電型電源防雷模塊的區別與應用及優缺點

本文源自百度文心一言：

石墨型電源防雷模塊和放電型電源防雷模塊在防雷原理、結構特點、性能參數以及應用場景上存在一定差異。以下是兩者之間的詳細區別與應用介紹：

一、石墨型電源防雷模塊

1. 原理與結構特點

• 原理：石墨型電源防雷模塊主要通過其優異的導電性能，將雷電能量迅速引導至地下，從而保護電力設備和系統免受雷擊損害。這種模塊通常結合了石墨材料的高導電性和防雷設計的有效性。

• 結構特點：石墨型防雷模塊內部可能包含石墨電極或其他導電元件，這些元件能夠有效地將雷電能量分散并導入地下。此外，石墨材料還具有良好的熱穩定性和耐腐蝕性，能夠在惡劣環境下長期使用。

2. 性能參數

• 石墨型防雷模塊的性能參數可能包括最大放電電流、殘壓、響應時間等。這些參數將直接影響其防雷效果和適用范圍。

• 耐受能力：石墨型防雷模塊通常具有較高的耐受能力，能夠承受多次雷電沖擊而不失效。

3. 應用場景

• 石墨型電源防雷模塊廣泛應用于電力系統、通信設備、工業控制系統以及建筑物等領域。特別是在雷電頻繁的地區，如高山地區或沿海地區，石墨型防雷模塊的作用更為顯著。

• 在電力系統中，石墨型防雷模塊可用于保護輸電線路、變電站和發電設備等關鍵設施，確保電網的穩定運行。

二、放電型電源防雷模塊

1. 原理與結構特點

• 原理：放電型電源防雷模塊主要利用內部的放電元件（如氣體放電管、壓敏電阻器等）來吸收或分散雷電產生的高壓電流。當雷電擊中設備時，放電元件會迅速導通，將雷電能量引導至地下或安全區域。

• 結構特點：放電型防雷模塊通常包含放電間隙、放電電極以及相關的電氣元件。這些元件經過精心設計和制造，以確保在雷電沖擊下能夠可靠地工作。

2. 性能參數

• 放電型防雷模塊的性能參數同樣包括最大放電電流、殘壓、響應時間等。這些參數對于評估其防雷效果至關重要。

• 放電能力：放電型防雷模塊通常具有較大的放電能力，能夠迅速將雷電能量釋放到地面或安全區域。

3. 應用場景

• 放電型電源防雷模塊也廣泛應用于電力系統、通信設備、工業控制系統以及建筑物等領域。它們與石墨型防雷模塊在應用場景上有一定的重疊，但具體選擇取決于實際需求和防雷要求。

• 在通信系統中，放電型防雷模塊常用于保護通信基站、網絡設備和電話線路等關鍵設施，防止因雷擊而導致的通信中斷或設備損壞。

總結

       石墨型電源防雷模塊和放電型電源防雷模塊在防雷原理、結構特點、性能參數以及應用場景上各有特色。選擇哪種類型的防雷模塊取決于具體的應用場景和防雷要求。在實際應用中，應根據實際情況進行綜合考慮和選擇。

石墨型電源防雷模塊和放電型電源防雷模塊在防雷領域各有其獨特的優缺點。以下是對兩者優缺點的詳細分析：

石墨型電源防雷模塊

優點：

1. 優異的導電性能：石墨材料具有出色的導電性，能夠迅速將雷電能量引導至地下，有效降低雷擊對電力設備和建筑物的影響。

2. 高耐腐蝕性和耐磨性：在各種惡劣天氣條件下，如強風暴、高溫等，石墨型防雷模塊能夠穩定運行，不易受到外界環境的侵蝕和損壞，延長使用壽命。

3. 環保無污染：石墨材料無污染，符合綠色環保主題，適用于對環境要求較高的場所。

4. 安裝簡便，維護成本低：石墨型防雷模塊安裝過程相對簡單，且維護成本低廉，一旦安裝完成，基本上無需額外維護，能夠長期穩定地工作。

缺點：

1. 生產成本較高：由于石墨材料的特殊性和加工要求，石墨型防雷模塊的生產成本相對較高，可能增加初期投資。

2. 對土壤環境有一定要求：雖然石墨材料適應多種土壤環境，但在某些特殊地質條件下，如鹽堿地、濕陷性黃土等，可能需要采取額外的處理措施以確保防雷效果。

放電型電源防雷模塊

優點：

1. 快速響應：放電型防雷模塊內部包含放電元件，能夠在雷電沖擊下迅速導通，將雷電能量迅速釋放到地面或安全區域，保護設備和系統免受損害。

2. 高放電能力：通常具有較大的放電能力，能夠應對較大的雷電沖擊。

3. 適用范圍廣：適用于多種電力系統和電子設備的防雷保護，包括通信基站、網絡設備等。

缺點：

1. 可能產生殘壓：在放電過程中，放電型防雷模塊可能會產生一定的殘壓，這可能對敏感電子設備造成一定影響。因此，在選擇和使用時需要充分考慮殘壓?jiǎn)栴}。

2. 維護需求：雖然放電型防雷模塊通常具有較長的使用壽命，但在長期使用過程中仍需進行定期檢查和維護，以確保其正常工作。

綜上所述，石墨型電源防雷模塊和放電型電源防雷模塊各有其獨特的優缺點。在選擇時，應根據具體的應用場景、防雷要求以及經濟成本等因素進行綜合考慮。

三相電源防雷器10/350（LKX-M380）一級 T1 石墨型和放電管型

■產品用途

Iimp（10/350）防雷模塊，具有高雷電放電能力，適用于電源系統第一級防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 10/350μs、放電管型、帶窗口和10/350μs、壓敏型：有故障顯示窗口，可帶遙信報警功能。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

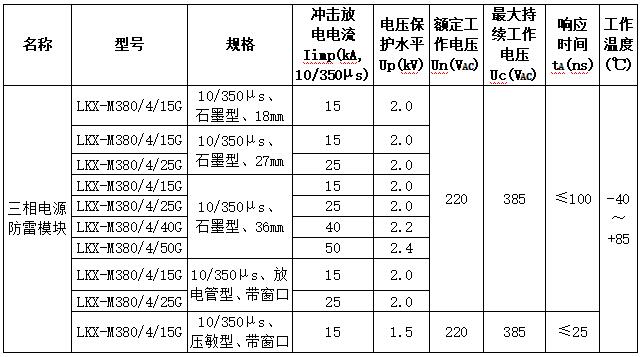

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關。

● 安裝完畢后（18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

●10/350μs、放電管型、帶窗口；10/350μs、壓敏型：在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
