■產品用途
控制信號防雷器主要用于沿低壓控制信號線路侵入設備的雷電（過電壓）防護，廣泛應用于金融系統、電信系統、交通運輸系統、石化工控系統，如各種數據傳輸線、監控控制線路、儀表儀器信號線路等。
■產品特點
● 放電電流大，采用多級保護。
● 內置快速半導體保護器件，響應速度快，殘壓低。
● 核心元件采用國際知名品牌，性能優越。
● 節能、環保，安裝簡便，適用于各種標準接口類型。
● 插入損耗低，確保線路暢通。
● 駐波系數小，工作頻率范圍寬。
■技術參數
名稱 | 型號 | 規格 | 接口 類型 | 額定 工作 電壓 Un(V) | 最大持 續工作 電壓 Uc(V) | 電壓保護水平 Upx-x (V,1.2/50μs) | 傳輸 特性 | 標稱放 電電流 In(kA, 8/20μs) | 最大放 電電流 Imax(kA, 8/20μs) | 響應 時間 tA(ns) | 插入損耗 (dB) |

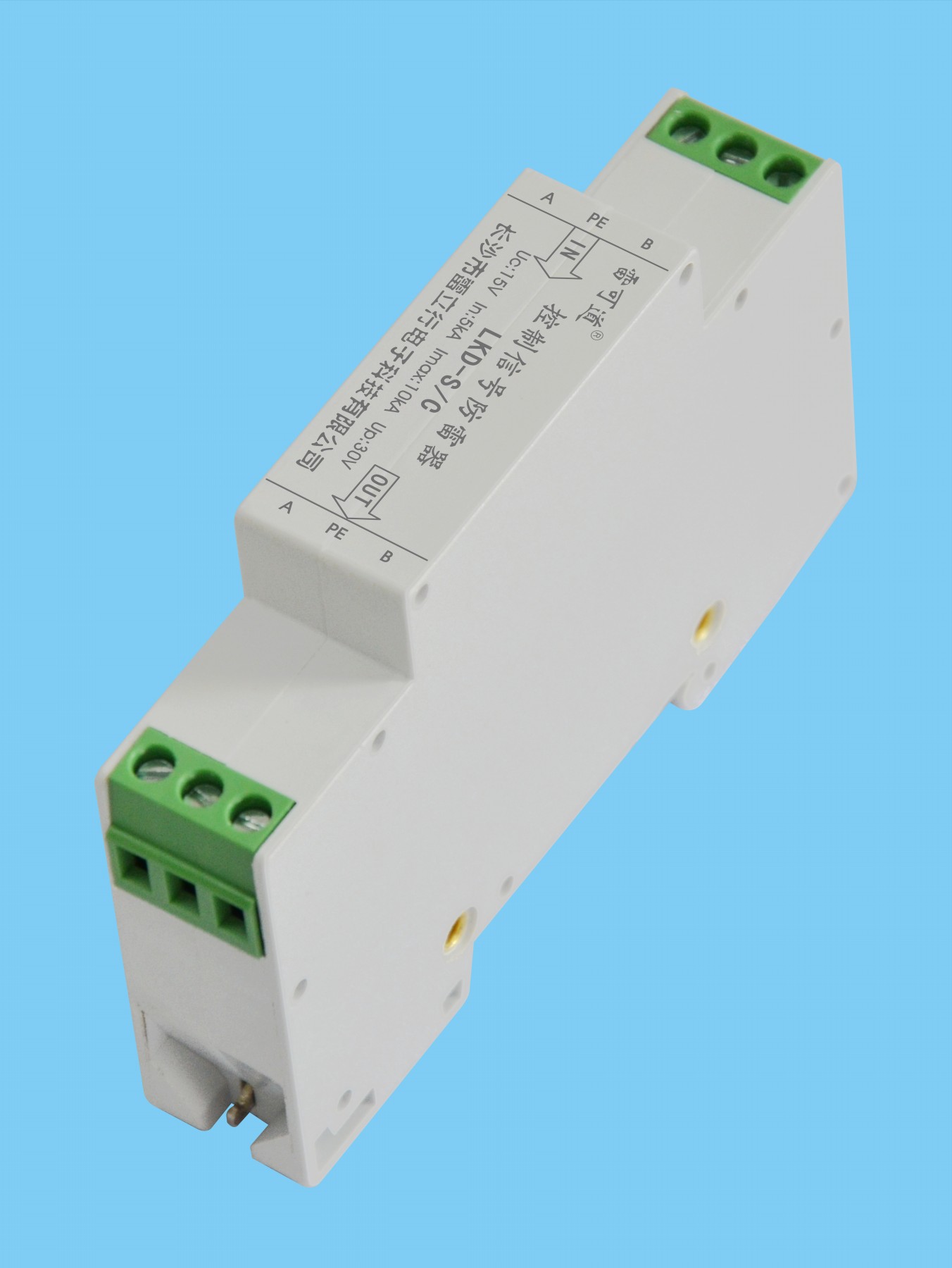

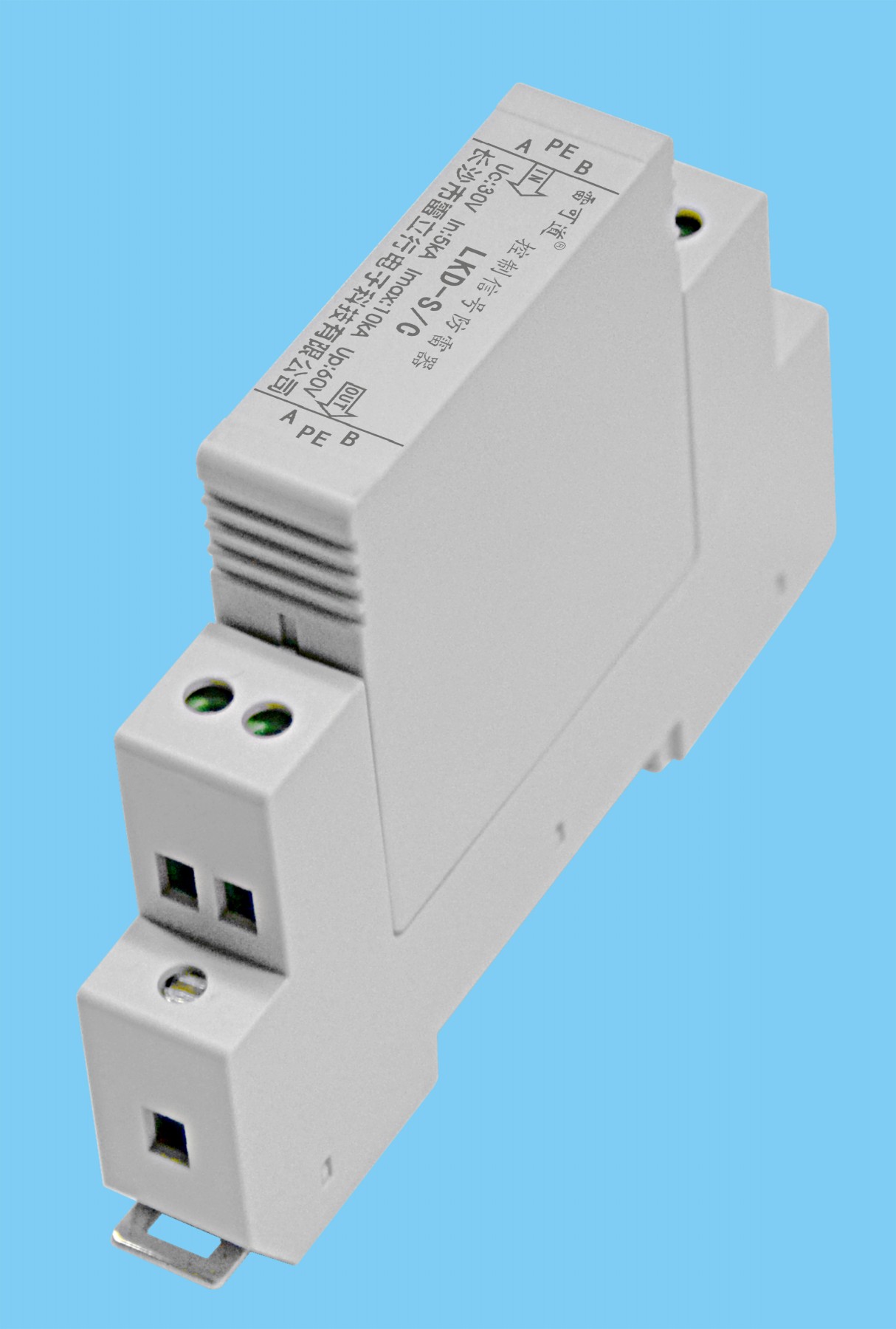

控制 信號 防雷器 | LKD-S/C | 導軌式12V | 接線端子 | 12 | 15 | 30 | 2Mbps | 5 | 10 | ≤1 | ≤0.5 |
LKD-S/C | 導軌式24V | 接線端子 | 24 | 30 | 60 | ||||||

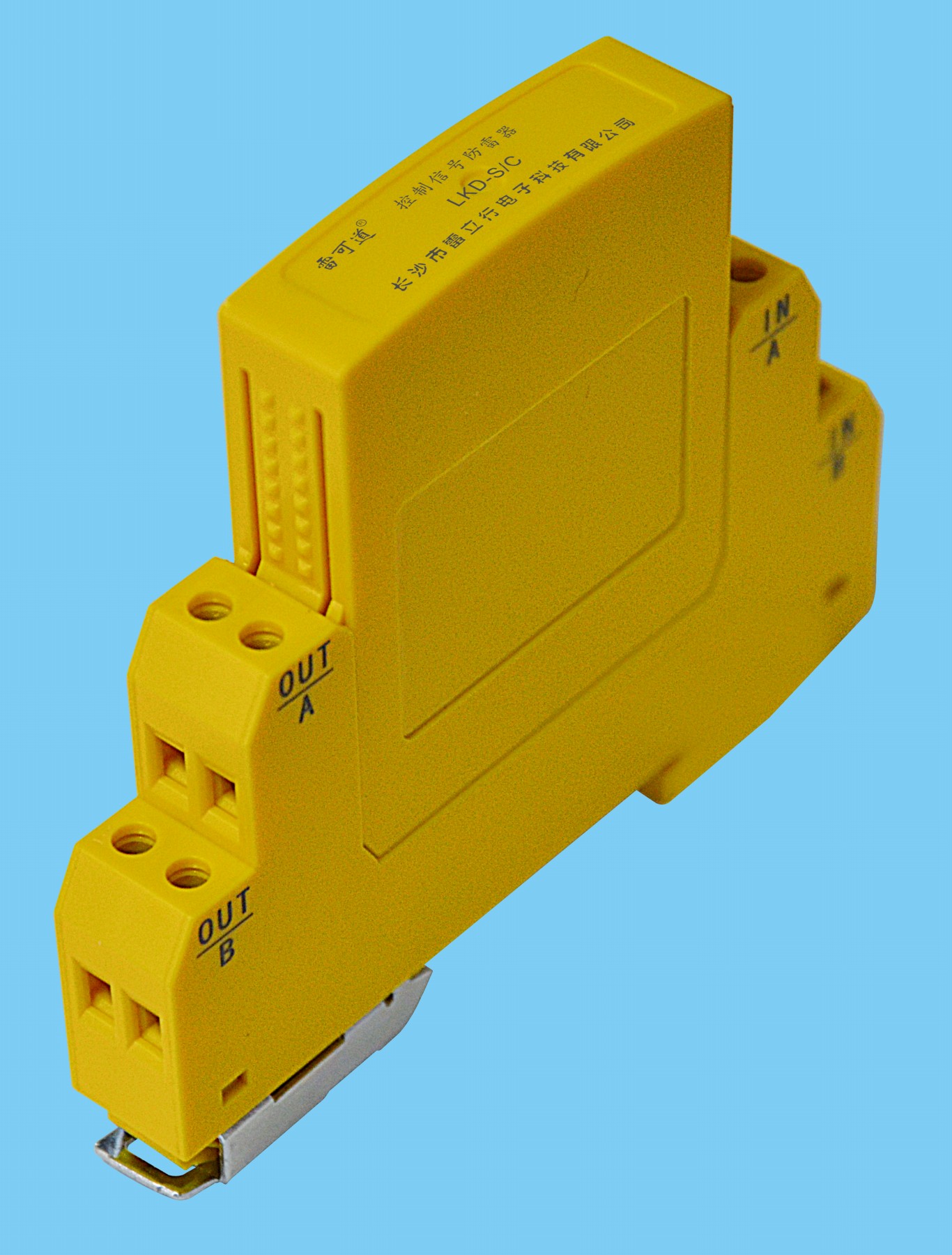

LKD-S/C | 插拔導軌式12V、13mm | 接線端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔導軌式24V、13mm | 接線端子 | 24 | 30 | 60 | ||||||

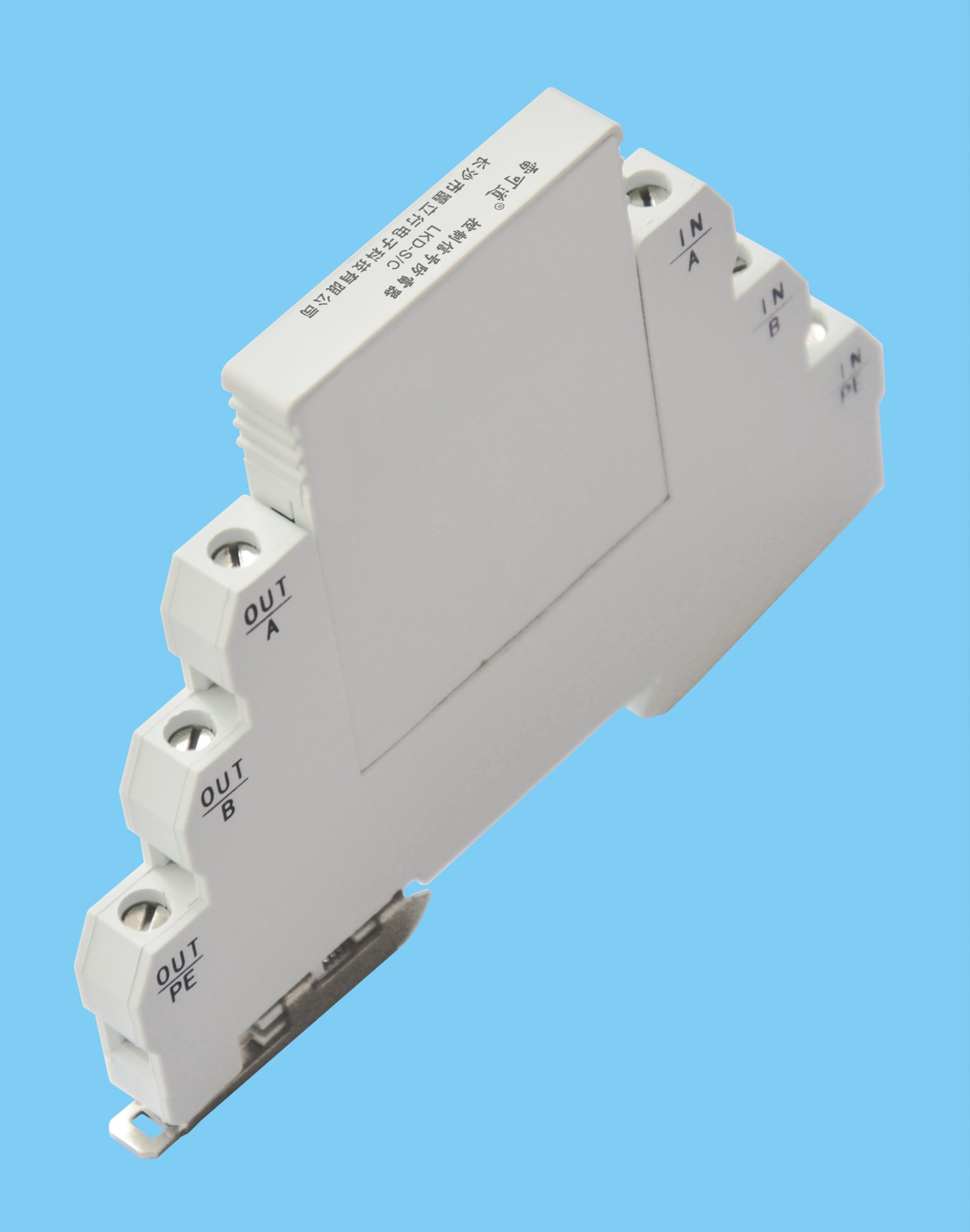

LKD-S/C | 插拔導軌式12V、12.5mm | 接線端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔導軌式4線12V、12.5mm | 接線端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔導軌式12V、9mm | 接線端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔導軌式24V、9mm | 接線端子 | 24 | 30 | 60 |
■安裝說明
● 本產品為串聯連接方式。
● 請選擇與被保護設備接口類型相同的產品。
● 防雷器應與被保護設備的工作電壓相匹配。
● 防雷器上的A、B為信號的兩極。
● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線（其中插拔導軌式、12.5mm是通過導軌條接地，無需額外連接地線）。輸入端接外線，輸出端與被保護設備的輸入端相連接，（防爆型防雷器的為并聯防雷器，沒有輸入輸出，紅、藍、黑線接信號線，黃綠線接地線）。切勿接錯。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
