接地模塊(電解離子式)

■接地產品應用文章

隨著信息技術的發展，特別是internet技術的高速發展，以及經濟快速的發展，全世界各大城市爭先構建數字化城市，大量的智能化建筑拔地而起，其中采用了大量的電子設備，如樓宇自控系統(BA)、消防報警系統(FA)、閉路電視監控系統(CCTV)、門禁及保安報警系統(SA)、綜合布線及通訊系統(CA)等等，這些設備的耐壓等級低、抗干擾能力差，另一方面由于信號來源路徑增多，系統較以前更容易遭受雷電波的侵入，致使雷電災害頻頻發生。防雷過電壓已成為具有時代特點的一項迫切要求。因此在智能建筑的設計施工中，不僅要重視智能建筑的性能指標和設備的先進性，更要注意做好建筑物的防雷接地。防雷與接地對于智能建筑中的弱電設備的安全運行和數據的可靠傳輸有著重要的影響，并且是抑制電磁干擾、提高電子設備電磁兼容性的重要手段之一。如果建筑物的防雷接地沒有處理好，不管是雷電的直擊、串擊、反擊，輕則會造成設備不能有效傳輸數據，降低智能建筑設備的可靠性；重則會損壞設備的部件，甚至導致設備癱瘓并危及人員的安全。

一個有效的防雷系統，至少包括外部、內部和過電壓防護等三個方面。而正確的連接和接地則是各個方面中的關鍵環節。防雷工程的一個重要的方面是接地以及引下線路的布線工程，整個工程的防雷效果甚至防雷器件是不是起作用都取決于此。

使用接地模塊、電解離子接地極、長效防腐降阻劑降低接地電阻是接地工程中在近幾年常用的科學辦法。

根據其土壤情況安裝適量的接地模塊，就可達到接地電阻的要求，使用接地模塊降阻既能較大限度地降低接地電阻又能保證接地體長期保持穩定，其使用有效期大于30年，其具有吸濕保濕特性，接地電阻低且能保持長期穩定，經多次大電流沖擊，其阻值不會增大，也不會出現變硬發脆斷裂現象；在人口密集、樓群集中的場所和土壤電阻率高的山區，因地表環境差，施工條件受限制，傳統的接地工藝模式難以滿足要求，使用電解離子接地極這些問題都會迎刃而解，尤其對于利用商品房作機房的移動通信基站，它更是理想的選擇；長效防腐降阻劑內含穩定的導電成份、化學電解質、金屬鈍化防腐劑、保水劑等成份。將它施用于金屬接地體和土壤之間，一方面它能夠與金屬接地體和土壤緊密接觸，擴大散流截面積，降低金屬接地體與土壤間的接觸電阻；另一方面施工時它向周圍土壤孔隙中流動滲透，降低周圍土壤電阻率，在接地體四周形成一個電阻率變化平緩的低電阻區域，使整個地網接地電阻顯著降低。

■應用領域

LKX-JDM型系列接地模塊是一種以導電非金屬材料為主的接地體，它由導電性、化學穩定性好的非金屬材料、金屬接地體、電解質和吸濕劑組成。主要應用范圍：

●發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地。

●貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地。

●各種高層建筑、名勝古建筑、高大紀念塔等防雷接地。

●石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地

■產品構造

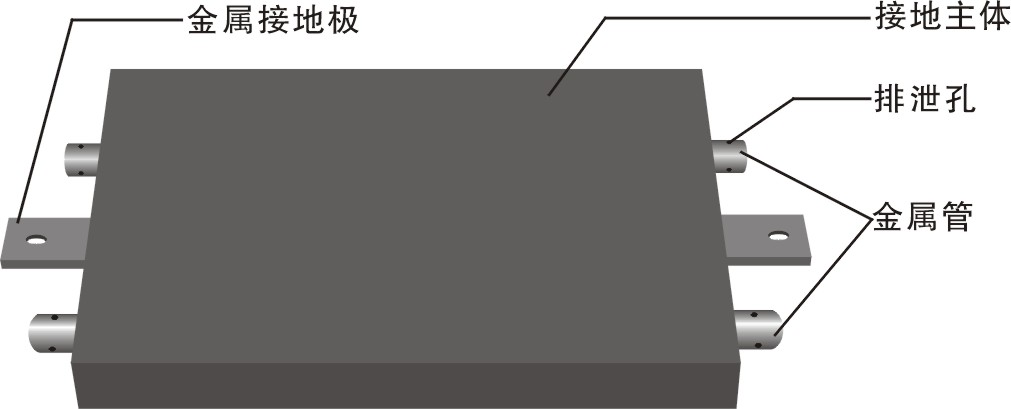

接地模塊（電解離子式）由接地主體、金屬接地極、金屬管、電解離子填充料構成（見下圖）：

1、接地主體：由新型低電阻、高導電降阻材料組成，通過特殊工藝制造成型。

2、金屬接地極：采用高導電金屬材料鑄造，耐腐蝕。尺寸為100mm×50mm×5mm{長（每端伸出之長）×寬×厚}，孔徑為12mm。

3、金屬管：采用高導電金屬材料，耐腐蝕，內裝電解離子填充料。每根管上有4圈排泄孔，每圈為4個排泄孔，其中兩圈在接地主體里面。

4、電解離子填充料：高導電活性電解離子材料。

■產品特點

● 自身電阻低

其主要成分是導電性、物理穩定性好的非金屬材料，通過特殊處理成型后，其電阻極低且不受外界溫度、濕度變化影響。

● 與大地親和力強

接地模塊的主體材料與土壤的物理結構相似，能與土壤結合為一體。使接地體與土壤的有效接觸面積比金屬接地體大許多倍，增大了接地體的有效散流面積，極大降低接地體與土壤的接觸電阻，因此能顯著提高接地效率，減少地網占用土地面積。

● 具有強吸濕保濕性

接地模塊自身有很強的吸濕保濕能力，使它周圍的土壤保持濕潤，有效地保證了模塊環境溫度，保證了接地電阻的穩定，保證了接地模塊有效發揮導電作用；同時，接地體中導電物的導電特性不受干濕度、高低溫等季節變化的影響。因此能提供穩定的接地電阻。

● 獨特的電解離子緩釋技術，使接地降阻效果不斷提升并在較佳值趨于穩定

在接地模塊金屬管中填加活性電解離子填充料。通過潮解作用，將活性電解離子有效釋放到土壤中，使接地模塊成為一個離子發生裝置，從而改善周邊土質使之達到接地降阻要求。

● 配以長效、降阻、防腐功能強、膨脹系數高不受溫度變化影響、耐高電壓沖擊的多種材料作為輔料

外部填充材料與其內部電解離子填充材料相互配合，共同作用于殼層土壤，降低殼層土壤的電阻率，同時在接地模塊與大地土壤之間形成了一個過渡帶， 增大了接地模塊的等效截面積和土壤的接觸面積，消除了接地模塊與土壤之間的接觸電阻，改善了土壤中的電場分布。

● 泄流能力強

此接地模塊本身電阻低，且與大地的接觸面積大，因此它在數百千安的雷電流或數千安的短路電流下仍安然無恙。

● 無毒副作用，防腐性能優越

無污染、無毒害、對地下水無污染，接地模塊的主體本身是抗腐蝕材料，它的金屬骨架是采用表面經抗腐蝕處理的金屬材料，因此該接地體總體抗腐蝕性能優良，使用壽命達到三十年以上。

■技術參數

■用量計算

根據地網土層的土壤電阻率，采用下式計算接地模塊用量：

水平埋置，單個模塊接地電阻：

并聯后總接地電阻：

Rnj＝Rj/(nη)

式中：ρ：土壤電阻率(Ω?m)

a、b：接地模塊的長、寬；

Rj：單個模塊接地電阻(Ω)；

Rnj：總接地電阻(Ω)；

n：接地模塊個數；

η：模塊調整系數，一般取0.6-0.9。

估算式：Rj≈0.09ρ

■安裝說明

1、接地模塊要根據設計要求進行埋設，可垂直埋設，也可水平埋設（見下圖），埋置深度不小于0.8m。 為減小接地模塊間互相影響，埋設間距盡量不小于3米，特殊情況間距可以適當減少。

2、模塊極芯相互并聯或與地線連接時，必須焊接，焊接長度為連接體寬度的2倍以上。

3、應在焊接處清除焊渣，并涂上防腐導電漆或瀝青漆。

4、回填物應適量灑水，分層夯實，待模塊充分吸濕（24小時）后測量接地電阻。

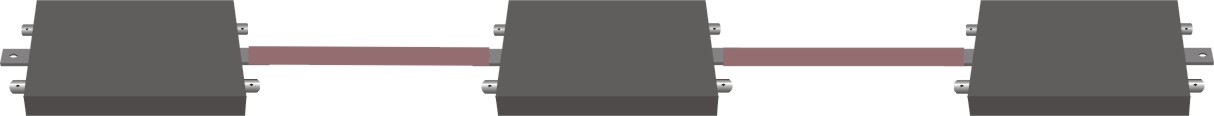

方式一：水平埋設（串聯）

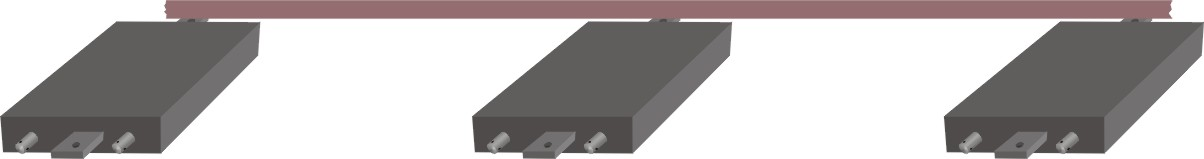

方式二：水平埋設（并聯）

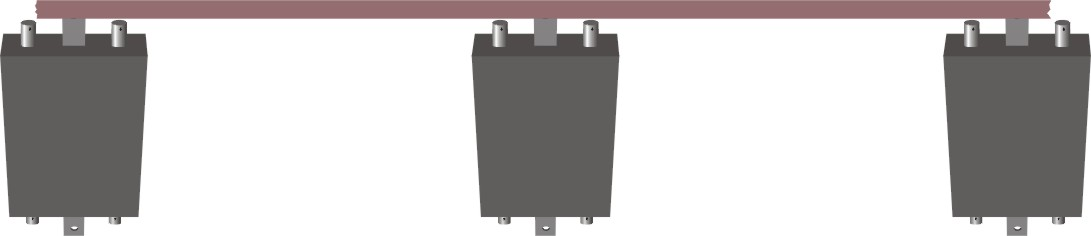

方式三：垂直埋設

■安裝步驟

步驟一：開挖安裝溝，深度為800毫米以上，溝周圍尺寸可根據實際要求開挖。

步驟二：將接地模塊放入挖好的安裝溝內，確保接地模塊被固定在安裝溝中央。

步驟三：將接地模塊金屬接地極采用焊接（或者螺釘固定）與水平接地極相連，接地模塊之間可采用串聯或者并聯連接的方式。

步驟四：填入回填物（應適量灑水），并分層夯實，確認接地模塊已被回填物全部覆蓋，然后再用粘土回填并夯實。

步驟五：檢查安裝，確保接地模塊完全被埋入，并與接地網完好連接，待接地模塊充分吸濕（24小時）后測量其接地電阻。
